Πάχος 3.0mm έτοιμο πιάτο μέταλλο κραμάτων TZM από τα πιάτα κραμάτων μεταλλουργίας σκονών

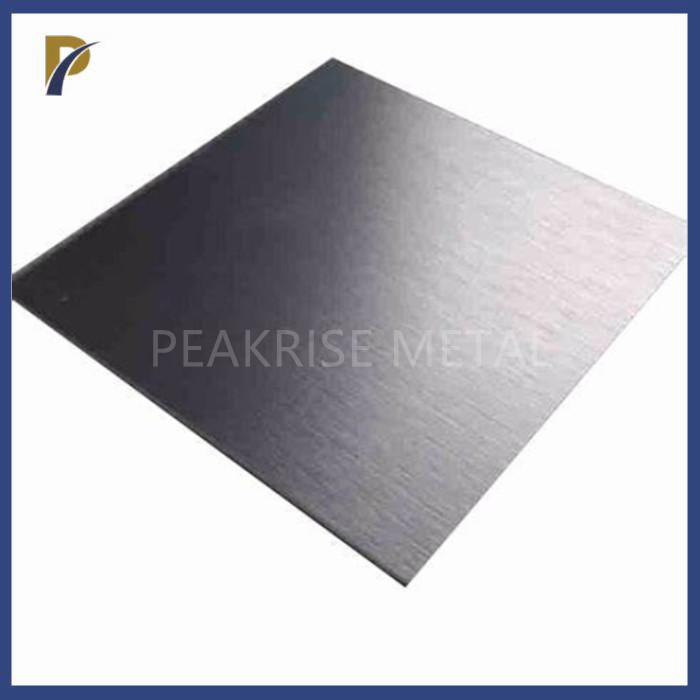

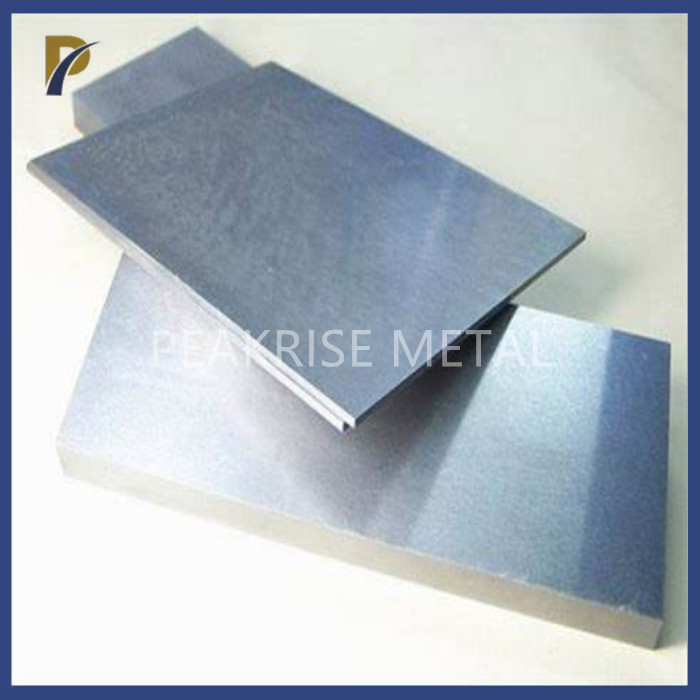

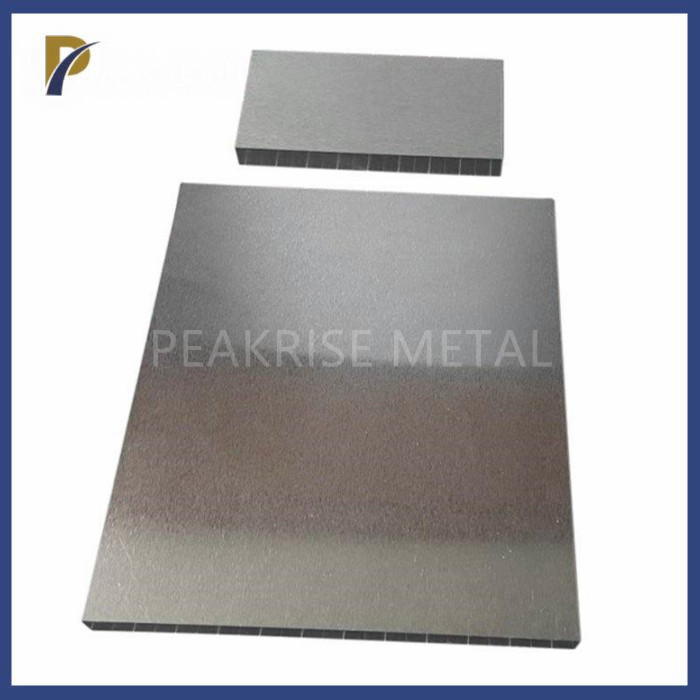

Πιάτο κραμάτων TZM που προετοιμάζεται από τη μεταλλουργία σκονών

1. Περιγραφή του πιάτου κραμάτων TZM που προετοιμάζεται από τη μεταλλουργία σκονών:

Το καλύτερο κράμα μολυβδαίνιου είναι TZM. Αυτό το κράμα περισσότερο από μολυβδαίνιο 99,2%, μέχρι 99,5%, 0,50% τιτάνιο, 0,08% ζιρκόνιο και κράματα Mo-HF-γ που ενισχύονται περιέχει από hafnium την πτώση μορίων καρβιδίου. Στις θερμοκρασίες επάνω από 1300°C, TZM είναι δύο φορές τόσο ισχυρό όσο και το καθαρό μολυβδαίνιο. Η recrystallization θερμοκρασία TZM είναι περίπου 250 " Γ υψηλότερα από αυτό του μολυβδαίνιου, και έχει την καλύτερη απόδοση συγκόλλησης.

Η επιφάνεια του τιτανίου-ζιρκονίου πιάτου μολυβδαίνιου (πιάτο TZM) είναι σκοτεινή καφετιά, και μετά από το χημικό καθαρισμό, είναι ασημένιος-γκρίζα μεταλλική λαμπρότητα. Σύμφωνα με το πλάτος και το πάχος που παρέχονται από το χρήστη, η επιχείρησή μας μπορεί να παραγάγει τους πίνακες TZM με την ομαλή και επίπεδη επιφάνεια, καμία ατέλεια όπως το βαρύ δέρμα, απελασματοποίηση, ρωγμές, ράγισε τις άκρες, και το συνυπολογισμό των ακαθαρσιών. Κυρίως χρησιμοποιημένος για τα μέρη φούρνων μολυβδαίνιου, τις ηλεκτρικές κενές συσκευές, τα μπουκάλια θερμικής μόνωσης, κ.λπ.

2.  Μέγεθος του πιάτου κραμάτων TZM που προετοιμάζεται από τη μεταλλουργία σκονών:

Κοινός κάποιο μέγεθος του πιάτου κραμάτων TZM:

Άλλο μέγεθος μπορεί να υποβληθεί σε επεξεργασία σύμφωνα με το αίτημα του πελάτη.

3. Παραγωγή του πιάτου κραμάτων TZM που προετοιμάζεται από τη μεταλλουργία σκονών:

1). Μίγμα 0,45% Tj, 0,08% Zr, 0,01% Γ και από γραφίτη σκόνη με τη Mo για 6 ώρες.

2). Η μικτή σκόνη πιέζεται και διαμορφώνεται διά την πίεση 150MPa με την κρύα ισοστατική συμπίεση.

3). Κάτω από την προστασία του υδρογόνου, τοποθετήστε την πιεσμένη πλάκα σε έναν συμπυκνώνοντας φούρνο σε 2100°C για 4 ώρες, και συμπυκνώστε έπειτα σε μια πλάκα κραμάτων TZM.

4). Η πλάκα με ένα πάχος 30mm είναι καυτή - κυλημένος 1350°C, έτσι ώστε το πάχος της πλάκας γίνεται 4.5mm, και στην παραμόρφωση το ποσό είναι 83%. Κατόπιν σε 700~750℃, η πλάκα κυλιέται σε 1.2mm, και η συνολική παραμόρφωσή της είναι 95%.

5). Ανοπτήστε σε 900℃ για να ανακουφίσετε την πίεση, κατόπιν κατά μήκος ρόλος σε 0.7mm σε 600~700℃.

6). Μετά από να ανοπτήσει σε 850°C για να αποβάλει την πίεση, το διαμήκες κρύο κύλισμα εκτελείται σε 200~300°C για να λάβει ένα πιάτο κραμάτων 0.5mm, στο οποίο η συνολική παραμόρφωση είναι 98%.

4. Χημική ουσία του πιάτου κραμάτων TZM που προετοιμάζεται από τη μεταλλουργία σκονών:

Σχετικά προϊόντα:

Πιάτο της Mo                    Ηλεκτρόδιο της Mo                 Χοάνη της Mo               Βάρκα της Mo

Θέλετε να ξέρετε περισσότερων για τα προϊόντα μας;
